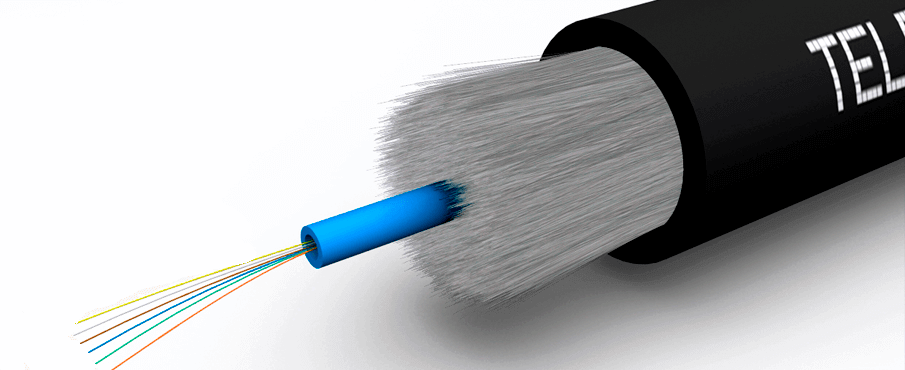

foto cable de fibra óptica

Tipos de fibra OM1, OM2, OM3, OM4, OM5, OS1, OS2

Siguiendo con un tema que nos apasiona como lo es la fibra óptica, vamos a escribir un poco de las diferencias en la nomenclatura y características de los distintos tipos de fibra, generalmente escuchamos nomenclaturas que incluyen OM y OS con números de 1 al 4, sin embargo, ¿qué significa esto?

El significado de OM, aplica a fibra óptica Multimodo, después la numeración se refiere al Tipo de núcleo, Distancia máxima del segmento, Ventana de operación y Ancho de banda.

Por ejemplo, la OM2: seria una fibra multimodo MM 50/125, instancia máxima: 550 m. Ventana de Operación: 850 nm, Atenuación: 3,5 dB/km, Ancho de Banda: 500 Mhz­Km.

Por ejemplo, la OS1: sería una fibra monomodo SM 9/125, con una ventana de operación de 1310nm y una atenuación de 0.5 dB/Km.

Las prestaciones de un sistema óptico dependen, básicamente, de las distancias a cubrir y de las necesidades que necesite la trasmisión. El estándar 11801 (add 2) de Abril 2010 fija los requisitos tanto para las fibras ópticas multimodo (MM) de tipos OM1, OM2, OM3 y OM4; y de la fibra monomodo (SM) para transmisiones Ethernet.

FIBRA ÓPTICA MONOMODO 9/125

Una fibra monomodo tiene habitualmente un núcleo de 9 micras y una cubierta de 125 micras de diámetro.

La fuente de luz utilizada para las fibras ópticas monomodo es un láser (Light Amplification by Stimulated Emission of Radiation). Este láser es generado por un diodo láser semiconductor. La distancia máxima para un enlace de fibra óptica monomodo es de 20km.

Sus principales ventajas (ancho de banda prácticamente ilimitado, bajo nivel de atenuación) utilización normalmente en aplicaciones WAN o Telecom (larga distancia):

• G.652 (C y D): Utilizadas como fibra estándar en Telecom y para transmisión Ethernet a Gigabit y 10 Gigabit. La denominación OS1 es cubierta por las fibras tipo de G652a, b c y d. La fibra tipo OS2 (desde 2006) fija características para las longitudes de onda 1310 nm 1550 nm y 1383 nm (fibras de bajo pico de agua, válidas para CWDM). Asimismo, la fibra OS2 es de aplicación como f.o. SM para aplicaciones de larga distancia.

Estas fibras deben cumplir los estándares:

• IEC 60793­2­50
• UIT G.652B
• 652­2D
• Telcordia GR­20­CORE
• ANSI/IECA S­87­640

• G.655: Fibra con dispersión desplazada no nula. Optimizada para aplicaciones de larga distancia a 1550 nm. Sus características se fijan a 1550 nm y 1625 nm, por lo que puede ser utilizada para multiplexación DWDM entre estas λ.

• G­656: Fibra con dispersión desplazada no nula. Optimizada para aplicaciones de banda ancha. Sus características se fijan entre 1460 nm y 1625 nm, estando especialmente indicada para multiplexación CWDM y DWDM en ese ámbito de λ.

• G.657: Fibra óptica con características especiales para su aplicación en FTTx (alta resistencia a la humedad y a las macrocurvaturas), permite la transmisión a 1310,1490 y 1550 nm.

Estas fibras deben cumplir los estándares:

• IEC 60793­2­50
• UIT G.652B
• 652 2D
• Telcordia GR­20­CORE
• ANSI/IECA S­87­640

Tipos de núcleo Fibra Óptica MULTIMODO MM 50/125 – 62,5/125:

Fibras utilizadas habitualmente en aplicaciones informáticas. Clasificada en varios tipos (OM1, OM2, OM3 y OM4) en función de su ancho de banda, de su aplicación.

Fibras ópticas multimodo de 50/125 micras.

Diseñadas para en 850 y 1300 nm.

Las aplicaciones son las siguientes:

Cableado como las Redes de Área Local (LAN) con vídeo, datos y voz, utilizando LED, VCSEL o Laser Fabry Perot.

Estas fibras deben cumplir los estándares:

• IEC 60793­2­10 A1a.1, A1a.2, A1a.3
• TIA/EIA­492AAAB
• TIA/EIA­492AAAC­A
• TIA/EIA­492AAAD
• Telcordia GR­20­CORE
• GR­409­CORE
• TIA/EIA 568C

FIBRA ÓPTICA MULTIMODO 62,5/125

De aplicación frecuente en redes Ethernet 10/100. En instalaciones CCTV banda base, permite alcances de hasta 4 Km (850 nm) o 10 Km (1300 nm). Fibras ópticas multimodo de 62,5/125 micras de índice gradual.

Diseñadas para en 850 y 1300 nm.

Las aplicaciones son las siguientes:

Cableado como las Redes de Área Local (LAN) con video, datos y voz, utilizando LED,

VCSEL o Laser Fabry Perot.

Estas fibras deben cumplir los estándares:

• IEC 60793­2­10 A1b
• CEI 60793­2­10, ISO/IE
• C 11801
• EN 50173
• TIA/EIA­492AAAC
• EIA/TIA 568­B

Óscar Rojas –  Director TelecOcable Costa Rica
