Productos para ICT2 – FTTH TelecOcable (parte 5)

Pasamos a detallar los productos de Fibra Óptica que se utilizan en una instalación de ICT2

FIBRA ÓPTICA:
Cable de Distribución de Fibra Óptica para interior G657A2 – Referencia: TCFOSM9XXFTTHFIN03
Cable de abonado a la Red de Fibra Óptica, de la Operadora. Va desde el RITI o caja de conexiones del patinillo, hasta la toma de usuario de la vivienda.
Cable de Distribución de Fibra Óptica para exterior G657A2 – Referencia: TCFOSM9XXFEX04G657A2
Cable de Fibra Óptica de la propia red de la Operadora o para Distribución desde la caja estanca de fachada.
Splitter de Fibra Óptica – Referencia: TSPLITTERSMABS1XXX
Divisor de Fibra Óptica pasivo, para la multiplexación de la señal óptica que envía la Operadora. Normalmente colocado en la caja de distribución del RITI del edificio.
Caja Exterior metálica para empalme y distribución de Fibra Óptica – Referencia: TCAJAMURXXFOEXT
Caja para empalme y distribución de la Fibra Óptica, normalmente colocada en exteriores, para la distribución a los abonados, suele usar en viviendas unifamiliares. Puede sustituir a la caja estanca.
Caja Exterior ABS para empalme y distribución de Fibra Óptica – Referencia: TCAJAEXTXXFO
Caja para empalme y distribución de la Fibra Óptica, normalmente colocada en exteriores, para la distribución a los abonados, suele usar en viviendas unifamiliares. Puede sustituir a la caja estanca.
Caja Interior doble puerta metálica para empalme y distribución de Fibra Óptica – Referencia: TCAJAMURXXFOINT-2P
Caja para empalme y distribución de la Fibra Óptica, para interior, ubicada en el patinillo, para la llegada de las Fibras Ópticas desde la caja de Fibra Óptica del RITI.
Caja Interior metálica para empalme y distribución de Fibra Óptica – Referencia: TCAJAMURXXFOINT
Caja para empalme y distribución de la Fibra Óptica, para interior, ubicada en el patinillo, para la llegada de las Fibras Ópticas desde la caja de Fibra Óptica del RITI.
Roseta de abonado – Referencia: TROSFTTHXP
Caja de terminación de fibra óptica en la vivienda que llega desde el RITI o patinillo, para dar servicio a la ONT del usuario.
Pigtail SM para fusión toma abonado, registro o caja empalme – Referencia: T791000.XXXX.M01900
Pigtail para fusión de FO. Normalmente para roseta de usuario, RITI, etc.

David García – Equipo Comercial de TelecOcable

Ir a TelecOcable

UTILIDADES DEL POE

Utilidades del PoE

Uno de los inconvenientes a la hora de utilizar la tecnología en el hogar es que, muchas veces, no se tiene la infraestructura necesaria. A nadie le gusta ver cables por todos lados y, en ocasiones, no hay un enchufe cerca de donde se quiere situar una cámara de vigilancia, o no se puede colocar la antena WiFi en la mejor ubicación porque no hay donde conectarla. Afortunadamente muchos de estos problemas se pueden solucionar gracias al PoE, del inglés “Power over Ehernet”.

Vamos a ver qué ventajas tiene el uso del PoE en el hogar y en qué dispositivos se debe buscar este tipo de tecnología antes de adquirirlos. Básicamente lo que permite el PoE es llevar la corriente eléctrica necesaria para que funcione una cámara, una antena o un switch de comunicaciones a través del cable de red de 4 pares, también conocido como cable ethernet.

Cómo funciona el PoE

La instalación y ubicación del PoE no depende de si se tiene o no un enchufe cerca, pudiendo situar el dispositivo en el lugar más apropiado para que cumpla lo mejor posible con su función. También la instalación es más limpia y sencilla, ya que solo hay que llevar un cable de red que es muy fácil de disimular. Esto permite colocar antenas en falsos techos, cámaras en lugares donde el ángulo de visión es el más adecuado, etc.

En el PoE la corriente suministrada a través de la infraestructura de red se activa de forma automática cuando se identifica un terminal compatible y se bloquea ante dispositivos preexistentes que no sean compatibles. Es decir, si por error se conecta un portátil al cable que está conectado a una fuente de alimentación PoE, este portatil no sufrirá ningún daño.

En un dispositivo simple, por ejemplo, una cámara de seguridad que utilice PoE llevará conectado un cable de red a dicha cámara por el cual se transmitirán los datos de las imágenes que captura y, a la vez, se suministra la energía eléctrica necesaria para su funcionamiento. Dicho cable de red va conectado a una fuente de alimentación que estará conectada a la corriente eléctrica.

De esta forma no es necesario tener un enchufe justo al lado del aparato que se quiere conectar. A esta fuente de alimentación también le llegará otro cable ethernet que irá conectado con el switch o el router, lo que le permitirá transmitir los datos a la red doméstica, salir a Internet si es necesario, etc. Esto permite al usuario mucho juego a la hora de realizar la instalación de la forma más sencilla posible.

Además, a medida que se va complicando la instalación, por ejemplo en una pequeña oficina o en un negocio, y se van incorporando más dispositivos, abarata el coste de instalación, ya que se reduce el número de tomas eléctricas que se van a utilizar. Un ejemplo serían los teléfonos que funcionan a través de VoIP “Voz sobre IP”, que se alimentan a través del cable de red y no necesitan enchufarse. Normalmente el alcance que se puede obtener será de unos 30 o 40 metros.

Switch PoE, simplificando la instalación de múltiples dispositivos

Cuando existen varios dispositivos que utilizan esta tecnología se suele simplificar la instalación utilizando un switch con tomas PoE. Se trata de un aparato que, además de centralizar la red cableada de comunicaciones de los diferentes ordenadores y dispositivos que se tengan, tiene la capacidad para suministrar energía eléctrica por determinados puertos a dichos dispositivos. Lo mismo servirá para una cámara que para un teléfono o una antena.

Solo se necesitará un enchufe para el switch, que es el encargado de suministrar la energía necesaria para los dispositivos que lo demanden. Lo único que se debe tener en cuenta es que la tensión que suministra dicho aparato sea la adecuada para el dispositivo que irá conectado, ya que puede variar entre los 14 y 48 V que son las más habituales.

Protocolos estándar

El protocolo estándar IEEE 802.3af, es el más antiguo y se utiliza desde 2003 . Los dispositivos compatibles suelen utilizar tensiones de 14 V. En el caso del IEEE 802.3at es del 2009 y también es conocido como PoE+ suministra tensiones de hasta 25,5V. El estándar IEEE P802.3bt ha sido aprobado en 2016 y puede suministrar hasta 100 V.

En caso de utilizar una unidad UPS o SAI para proteger la instalación eléctrica ante subidas de tensión o pequeños cortes de energía, el uso de este tipo de switch, simplifica mucho la instalación y protección de los dispositivos ubicados por toda la casa.

Francisco Gumiel – Equipo Comercial de TelecOcable

Ir a TelecOcable

Productos para ICT2 – FTTH TelecOcable

Productos para ICT2 – FTTH TelecOcable (parte 4)

Pasamos a detallar los productos de Fibra Óptica que se utilizan en una instalación de ICT2-FTTH.

FIBRA ÓPTICA:

  • Cable de Distribución de Fibra Óptica para interior G657A2 – Referencia:  TCFOSM9XXFTTHFIN03
    • Cable de abonado a la Red de Fibra Óptica, de la Operadora. Va desde el RITI o caja de conexiones del patinillo, hasta la toma de usuario de la vivienda.
  • Cable de Distribución de Fibra Óptica para exterior G657A2 – Referencia: TCFOSM9XXFEX04G657A2
    • Cable de Fibra Óptica de la propia red de la Operadora o para Distribución desde la caja estanca de fachada.
  • Splitter de Fibra Óptica – Referencia: TSPLITTERSMABS1XXX
    • Divisor de Fibra Óptica pasivo, para la multiplexación de la señal óptica que envía la Operadora. Normalmente colocado en la caja de distribución del RITI del edificio.
  • Caja Exterior metálica para empalme y distribución de Fibra Óptica – Referencia: TCAJAMURXXFOEXT
    • Caja para empalme y distribución de la Fibra Óptica, normalmente colocada en exteriores, para la distribución a los abonados, suele usar en viviendas unifamiliares. Puede sustituir a la caja estanca.
  • Caja Exterior ABS para empalme y distribución de Fibra Óptica – Referencia: TCAJAEXTXXFO
    • Caja para empalme y distribución de la Fibra Óptica, normalmente colocada en exteriores, para la distribución a los abonados, suele usar en viviendas unifamiliares. Puede sustituir a la caja estanca.
  • Caja Interior doble puerta metálica para empalme y distribución de Fibra Óptica – Referencia: TCAJAMURXXFOINT-2P
    • Caja para empalme y distribución de la Fibra Óptica, para interior, ubicada en el RITI o patinillo, para la llegada de las Fibras Ópticas desde la caja estanca horizontal.
  • Caja Interior metálica para empalme y distribución de Fibra Óptica – Referencia: TCAJAMURXXFOINT
    • Caja para empalme y distribución de la Fibra Óptica, para interior, ubicada en el patinillo, para la llegada de las Fibras Ópticas desde la caja de Fibra Óptica del RITI.
  • Roseta de abonado – Referencia: TROSFTTHXP
    • Caja de terminación de fibra óptica en la vivienda que llega desde el RITI o patinillo, para dar servicio a la ONT del usuario.
  • Pigtail SM para fusión toma abonado, registro o caja empalme – Referencia: T791000.XXXX.M01900
    • Pigtail para fusión de FO. Normalmente para roseta de usuario, RITI, etc.
  • Pigtail acometida exterior: Referencia: T793000.XXXX.E01
    • Pigtail fabricado con cable de FO de exterior. Normalmente se usa para fusionar en el registro exterior o torpedo y llevarlo directamente a la vivienda del usuario, sin pasar por el RITI.
  • Latiguillo conexión abonado – Referencia: T793793.XXXX.MO1
    • Latiguillo de FO, para conectar desde la roseta de abonado hasta la ONT.
  • Conector prepulido SM SCAPC – Referencia: TCONECSMSCAPCPREPUL
    • Conector de FO que sustituye al pigtail, si se decide poner en lugar de fusionar.
  • Torpedo Horizontal estanco para empalme de Fibra Óptica – Referencia: TCFOHX-XX
    • Caja estanca de exteriores para fusión de llegada principal de la manguera de FO. Se coloca en pared.
  • Torpedo tipo Domo estanco para empalme de Fibra Óptica – Referencia: TCFODX-XX
    • Caja estanca de exteriores para fusión de llegada principal de la manguera de FO. Se coloca en arqueta o en mástil



David García – Equipo Comercial de TelecOcable

Ir a TelecOcable

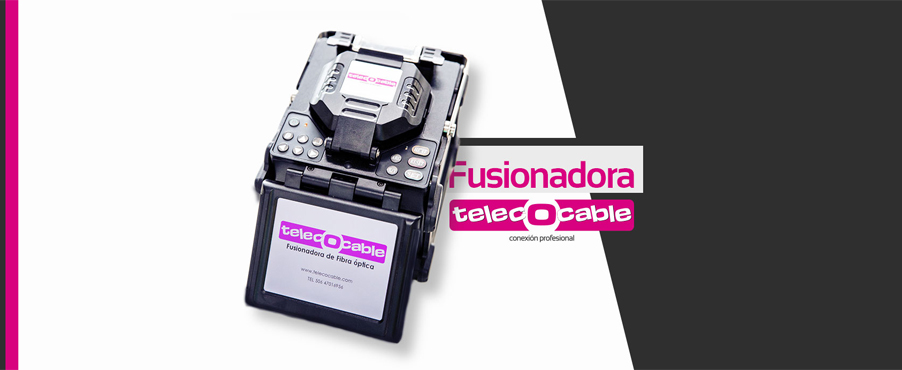

Mantenimiento fusionadora

Importancia del mantenimiento preventivo y calibración de las fusionadoras de fibra óptica

A quien va dirigido: Instaladores
Resumen: En este post expondremos la importancia de realizar un mantenimiento preventivo periódico en las fusionadoras de fibra óptica para mantener un óptimo desempeño y calidad en las fusiones.

Las fusionadoras de fibra óptica son máquinas de alta precisión con componentes micro mecánicos que requieren estar siendo revisados y ajustados periódicamente. El mantenimiento preventivo es necesario para que las fusiones se realicen de manera óptima, mantengamos pérdidas por atenuación bajas y principalmente que los electrodos no realicen un sobre esfuerzo para realizar la fusión evitando daños irreparables en el módulo transformador principal.
¿Cuáles son los problemas más comunes que se dan en las fusionadoras?
Por falta de un simple mantenimiento preventivo tendemos atenuaciones en los empalmes muy altas dándonos hasta 1 dB o más de pérdida.
El equipo constantemente nos dará errores de limpieza, corte, desajuste o des calibración de electrodos y cámaras por lo que el simple hecho de hacer un empalme tendremos que repetirlo varias veces causando un mayor desgaste en los electrodos, y un elevado costo por tiempo de mano de obra.
Nos dará problemas para alinear la fibra al núcleo y esto causara que los sensores de los servo motores sean des calibrados por los múltiples intentos de alineación que hace el equipo, hasta llegar a problemas más complejos que requieren mantenimiento correctivo, o cambio de piezas dañadas.

¿Cuáles son las razones por las cuáles se dan estos problemas?
Por no efectuar un mantenimiento preventivo adecuado a la fusionadora los equipos pasan en el 100% de los casos a tener mantenimientos correctivos o reparaciones costosas y en muchos casos equipos obsoletos e inservibles.
¿Cuál es la importancia de un mantenimiento preventivo?
Mantener en buenas condiciones al equipo para el desempeño de su trabajo, así como garantizar la calidad de los empalmes o fusiones con pérdidas mínimas entre los 0.00dB a 0.03dB. Además de evitar problemas en los componentes que requieran de reparaciones y sustituciones

¿Qué efectos tienen las fusionadoras sin mantenimiento en los proyectos de FTTH?
Primeramente, alta atenuación en los empalmes de línea (primer y segundo nivel) con pérdida total de potencia a transmitir, lo que ocasionará que no llegue señal óptica al cliente o punto final. Se tendrá que tener constantemente el apoyo de un OTDR para localizar fallos por empalmes incorrectos por altas atenuaciones.

¿Por qué no hay una cultura de mantenimiento de fusionadoras en Latinoamérica?
Principalmente es debido a que la mercadotecnia que hacen las marcas prometen una duración exagerada en sus equipos, llegando a decir incluso que sus equipos “nunca” necesitarán mantenimiento, esto es incorrecto ya que los equipos son fabricados con electrónica y tecnología de precisión. Solo el hecho de presentar suciedad o desgaste en sus componentes por el uso constante requiere tener un plan de mantenimiento preventivo constante.

¿Donde se pueden realizar estos mantenimientos preventivos?
TelecOcable pone a tu disposición su centro de mantenimiento y soporte de fusionadoras de fibra óptica con los siguientes programas de mantenimiento:

Mantenimiento preventivo de la máquina cortadora de precisión

Diseñado para mantener un correcto corte de las fibras ópticas de las cortadoras de precisión, este mantenimiento incluye:
• Alineación de anvil arm pad (brazo martillo, almohada de goma, condición ranura de goma).
• Alineación de anvils superiores e inferiores (alineación, asentamiento, presión entre superior e inferior).
• Posición de corte en cuchilla (verificado con microscopio cada posición de corte, altura, inclinación, posición).
• Alineación de carro porta cuchilla.
• Ajuste clamp plate (alineación, desplazamiento adecuado).
• Limpieza interna y de componentes en general.
• Ajuste de altura en cuchilla.
• Verificación de pernos, resortes, expulsor, extractor de fibra.
• Tornillería de fijación de componentes.

Mantenimiento preventivo de limpieza para máquinas fusionadoras de fibra óptica.

Diseñado para asegurar un adecuada limpieza básica y funcionamiento de la máquina de fusión. Se debe realizar cada 500 fusiones como máximo y en un período no mayor a 6 meses, cualquiera que ocurra primero.

El mantenimiento preventivo de la máquina incluye lo siguiente:
• Limpieza del cabezal principal.
• Limpieza y alineación de espejo o LEDs de tapa.v • Limpieza de los reflectores.
• Limpieza del microscopio.
• Calibración de la intensidad de la luz de los LEDs.
• Limpieza de guías de fibra.
• Revisión y limpieza de terminales de batería interna y puntos de enchufe de energía eléctrica.
• Pruebas de empalme y promedios.
• Revisión y limpieza de hornos, ajuste de tiempo y temperatura.

Mantenimiento preventivo de limpieza, cambio de electrodos y pruebas de envejecimiento.

Diseñado para asegurar un adecuado desempeño de los electrodos, el mantenimiento preventivo con cambio de electrodos se debe realizar cada 2500 fusiones como máximo y en un período no mayor a 6 meses, cualquiera que ocurra primero.
El mantenimiento preventivo de la máquina incluye lo siguiente:
• Limpieza del cabezal principal.
• Limpieza y alineación de espejo o LEDs de tapa.
• Limpieza de los reflectores.
• Limpieza del microscopio.
• Calibración de la intensidad de la luz de los LEDs.
• Limpieza de guías de fibra.
• Revisión y limpieza de terminales de batería interna y puntos de enchufe de energía eléctrica.
• Pruebas de empalme y promedios.
• Revisión y limpieza de hornos, ajuste de tiempo y temperatura.
• Suministro y cambio de electrodos.
• Pruebas de envejecimiento de electrodos.
• Verificación y calibración de potencia entre arco y electrodo.

Calibración máquina fusionadora de fibra óptica.

Diseñado para asegurar un correcto funcionamiento de todas las partes mecánicas de la máquina y sus valores de fábrica.La calibración se debe realizar cada 5000 fusiones como máximo y en un período no mayor a 12 meses, cualquiera que ocurra primero.
La calibración de la máquina fusionadora incluye lo siguiente:
• Limpieza y pruebas de motores de ambos lados (izquierdo y derecho).
• Limpieza y alineación de espejo o LEDs de tapa.
• Calibración de la intensidad de la luz de los LEDs.
• Revisión y ajustes de los motores de alineación.
• Reemplazo de electrodos y pruebas de los mismos.
• Limpieza de guías de fibra.
• Revisión y limpieza de terminales de batería interna y puntos de enchufe de energía eléctrica.
• Revisión y limpieza de puertos de comunicación.
• Pruebas de empalme y promedios.
• Revisión y limpieza de hornos, ajuste de tiempo y temperatura.
• Pruebas de calor y contracción de la manga de empalme.
• Pruebas de diagnóstico LED, encendido del equipo, suciedad de motor y calibración de arco.
• Configuración del mantenimiento en el setup.
• Partes internas de la fusionadora: chasis, tarjeta madre, etapa de potencia.
• Control on/off, botoneras, motores y mecanismos.
• Reemplazo de electrodos.
• Prueba de envejecimiento de electrodos.
• Actualización del Software.
• Medición de la potencia de la emisión del arco hacia los electrodos.
• Verificación del historial de descargas.
• Incluye el certificado de calibración.

Te esperamos en nuestro centro de soporte para que le des el mantenimiento adecuado a tu máquina de fusión.

Óscar Rojas –  Director TelecOcable Costa Rica

Ir a TelecOcable



ventaja y desventajas fibra optica

Ventajas y desventajas de la fibra óptica

En este post quiero enumeraros las ventajas y desventajas que tiene la fibra óptica, hace unos años era un tipo de instalación desconocida y ademas era muy difícil encontrar personal cualificado para su conectorización o fusión. Con el auge de las redes de fibra por parte de las operadoras esta palabra, “fibra” , sabemos todo el mundo lo que significa, lo que no sabemos son las ventajas y desventajas que aporta al mundo de las comunicaciones.

Ventajas

– Fácil de instalar.

– Transmisión de datos a alta velocidad.

– Conexión directa de centrales a empresas.

– Gran ancho de banda.

– El cable fibra óptica, al ser muy delgado y flexible es mucho más ligero y ocupa menos espacio que el cable coaxial y el cable par trenzado.

– Acceso ilimitado y continuo las 24 horas del día, sin congestiones.

– La fibra óptica hace posible navegar por Internet, a una velocidad de 2 millones de bps, impensable en el sistema convencional, en el que la mayoría de usuarios se conecta a 10mbps, 100mbps o 1000mbps.

– Video y sonido en tiempo real.

– La materia prima para fabricarla es abundante en la naturaleza.

– Compatibilidad con la tecnología digital.

– Gran seguridad. La intrusión en una fibra óptica es fácilmente detectable, por el debilitamiento de la energía luminosa en recepción, además no radia nada, lo que es particularmente interesante para aplicaciones que requieren alto grado de confidencialidad.

– Resistencia al calor, frío y a la corrosión.

– Se pueden agrupar varios cables de fibra óptica y crear una manguera que transporte grandes cantidades de tráfico, de forma inmune a las interferencias.

– Insensibilidad a la interferencia electromagnética, como ocurre cuando un alambre telefónico pierde parte de su señal.

Desventajas

– Sólo pueden suscribirse las personas que viven en las zonas de la ciudad por las cuales ya este instalada la red de fibra óptica.

– El costo es alto en la conexión de fibra óptica, la empresas no cobran por tiempo de utilización, sino por cantidad de información transferida al ordenador, o cualquier otro equipo o electrodoméstico conectado a internet, la información se mide bytes.

– El costo de instalación es elevado.

– El costo relativamente alto en comparación con los otros tipos de cable.

– Fragilidad de las fibras.

– Los diminutos núcleos de los cables deben alinearse con extrema precisión al momento de empalmar, para evitar una excesiva pérdida de señal.

– Dificultad de reparar un cable de fibra roto.

– La especialización del personal encargado de realizar las fusiones y empalmes.



Francisco Gumiel – Equipo Comercial de TelecOcable

Ir a TelecOcable



Productos para ICT2 – FTTH TelecOcable

Productos para ICT2 – FTTH TelecOcable (parte 3)

Pasamos a detallar los productos de cobre específicos para una instalación de ICT2, necesarios en una vivienda para dar acceso a la red de Internet.

PRODUCTOS DE COBRE:

  • Cable de 4 pares Cat6 UTP – Referencia: T4P6RUTPDCA
    Cable 100% Cobre de 4 pares Categoría 6 UTP que cumple con normativa europea EUROCLASS Dca. Válido para transmitir datos a 1Gb de velocidad. Dispone de certificado Cat6. Se utiliza para la tirada de cable horizontal dentro de la vivienda, para poder dar servicio de Internet.
  • Toma de datos de 8 contactos RJ45 Hª Cat6 UTP – Referencia: T001133.0005.001                                    Conector RJ45 Cat6 UTP hembra para cable Cat6 UTP, válida para transmitir datos a 1Gb de velocidad. Dispone de Certificado Categoría 6. Se utiliza para poder conectar cualquier dispositivo con interfaz Ethernet.
  • Panel de datos de 24 puertos RJ45 Hª Cat6 UTP 1U 19″ – Referencia: TEP24P1UCAT6AD
    Panel de 24 conectores UTP Categoría 6 hembra. Dispone de certificado Cat6. Se utiliza para interconexiones en el RITI.
  • Subrack 19″ abierto 4 U’s – Referencia: TSRACK4U
    Bastidor abierto de 19″. Se utiliza para colocar elementos de 19″ en el RITI, como por ejemplo el Panel de datos RJ45.
  • Latiguillo de datos Cat6 UTP – Referencia: T241241.XXXX.B01
    Latiguillo o cable de datos Categoría 6 UTP con conectores RJ45 Mº en ambos extremos, 100% cobre con certificado Cat6. Se utiliza para conectar los dispositivos con interfaz Ethernet.

Los productos de cobre de TelecOcable para una instalación de ICT2, garantizan las máximas prestaciones ya que están especialmente diseñados y fabricados bajo los estándares de calidad más exigentes para Categoría 6.
El sistema completo de cableado Categoría 6 de TelecOcable, dispone de pruebas por laboratorio independiente que certifica el perfecto funcionamiento bajo los estándares de calidad y normativa de Categoría 6.

David García – Equipo Comercial de TelecOcable

Ir a TelecOcable

Fusionar fibra óptica

Como realizar un empalme de fibra óptica

El procedimiento para unir fibras mediante una fusionadora es verdaderamente fácil si tienes las herramientas necesarias. El proceso de la fusión es el que trata de unir un hilo de fibra óptica con un pigtail, hilo de fibra óptica con un conector en uno de los extremos, para tener el hilo de fibra terminado y poder conectarlo a un equipo de electrónica de red, ahora lo explicamos paso a paso.

Paso 1: Limpieza previa.

En primer lugar debemos tener muy en cuenta las dos normas básicas cuando se trabaja con fibras: seguridad y limpieza. En cuanto a la primera es obligatorio emplear gafas, una superficie de contraste, pinzas para coger sobrantes de fibra y un contenedor para recogerlos. En cuanto la limpieza antes de iniciar una sesión de fusiones debemos limpiar los puntos más expuestos de la fusionadora, guías, espejos, lentes y mordazas todo ello con un bastoncillo de algodón y procurando no tocar ni golpear los electrodos.

Paso 2: Preparación y corte de las fibras.

Introduce la funda protectora de plástico termo-retráctil, tubo de fusion, en la fibra que viene del cable y retírala lo suficiente para que no estorbe durante las operaciones de pelado, corte y fusión.

Para preparar ambos extremos de la fibra retiramos entre 30 y 40mm del buffer plástico dejando la fibra desnuda a 125um y limpiando cuidadosamente todo los residuos que puedan quedar en la misma. Una vez hecho esto es el momento de realizar un corte en el ángulo y longitud adecuada.

Para realizar esta operación con éxito es imprescindible emplear una cortadora de precisión.

La colocación y ajuste en longitud de la fibra se debe hacer con la mayor precisión posible, si aquí se producen errores en longitud o cortes irregulares tendremos que volver a empezar de nuevo.

Paso 3: Colocamos las fibras frente a los electrodos.

Después del corte no está de más volver a limpiar las fibras y revisar que sus extremos no rocen o toquen las partes mecánicas, las colocamos a izquierda y derecha de los electrodos fijándolas con sus mordazas.

Asegúrate de que ambos extremos de las fibras están próximos a los electrodos y alienadas, si observas que no lo están libera las mordazas y vuelve a colocarlas bien.

Paso 4: Fusión.

Comprobaremos en la pantalla que tenemos elegido el programa de fusión adecuado a las fibras y al protector del empalme que estemos empleando.

Cerramos la tapa y pulsamos para que la fusionadora se ponga a funcionar, la máquina nos muestra en dos planos X/Y como acerca y alinea las fibras, si los cortes son buenos, la limpieza adecuada y las longitudes correctas se genera entre los electrodos un arco de fusión y una vez finalizada se muestra la atenuación estimada del empalme. Normalmente 0,0dB y como máximo admisible 0,3dB.

Paso 5: Proteger el empalme.

¿Te has acordado de introducir la funda protectora en un extremo antes de hacer el empalme? ¿La respuesta es No? Suele suceder, rompe la fusión y vuelve al Paso 2. ¿Si te has acordado? Perfecto, colócala protegiendo el empalme.

Ahora introdúcela en el horno que hará que el plástico se reduzca hasta ajustarse a la fusión completamente y protegerla de los agentes externos. El tiempo de calentamiento está temporizado, una vez finalizado lo dejamos enfriar sobre un soporte metálico.

Paso 6: Organización de la fibra conectorizada.

Para poder trabajar con tranquilidad ambos extremos, fibra que llega del cable y fibra del rabillo deben tener una longitud generosa, entre 1 y 2 metros en cada extremo. Toda esta fibra se organiza en unos soportes guía o casetes que encontraremos en las bandejas de fibra.

Esta fase de organización la debes afrontar teniendo en cuenta que las fibras ópticas son muy sensibles a los radios de curvatura, por tanto nada de curvas cerradas en ángulos forzados. No tenses demasiado los bucles deja que la fibra se coloque dócilmente en los anillos si forzar.

Francisco Gumiel – Equipo Comercial de TelecOcable

Ir a TelecOcable

fusionadora fibra óptica

Fusionadora de fibra óptica por alineación de núcleo

A quien va dirigido: Instaladores

Resumen: En este post expondremos las características de la fusionadora marca TelecOcable, la cuál utiliza el método más eficiente de fusión llamado alineación de núcleo.

¿Que es una fusionadora de fibra óptica?

La fusionadora de fibra óptica es una máquina de alto rendimiento que se utiliza para empalmar o unir dos fibras ópticas en sus extremos por medio de un proceso llamado fusión. El objetivo de la fusionadora es lograr que los dos hilos se fusionen entre sí para logar una unión íntima entre ambos extremos, que la unión quede perfecta y que se logre la menor cantidad de potencia óptica. La fusión se logra por medio de un arco eléctrico producido por dos electrodos. Cada fabricante tiene su propia recomendación respecto al cambio de electrodos, (2000 a 4000 arcos).

Los dos sistemas de alineación utilizados en la actualidad para fusionar fibras ópticas son el sistema de alineación de núcleo y el sistema de alineación de revestimiento.

Fusionadora alineación de núcleo.

Este sistema es actualmente la tecnología de empalme por fusión de mayor precisión y de más alta calidad.

Las fusionadoras de alineación de núcleo utilizan un complejo sistema de imágenes y detección de la luz que les permiten medir y monitorear la posición central de los núcleos durante el proceso de alineación. Se utilizan ranuras en forma de V para colocar los núcleos de las fibras ópticas en posiciones horizontales y verticales (eje X y eje Y) y de entrada y salida (eje Z). Esta capacidad de controlar la ubicación central de los núcleos da como resultado un alto rendimiento en la fusión ya que permite la compensación de factores como los desajustes entre el núcleo y el revestimiento.

Fusionadora por alineación de revestimiento

Este tipo de alineación también es llamado alineación pasiva, la cual se basa en la pre-alineación de la superficie exterior, recubrimiento o revestimiento de la fibra, en donde los núcleos se ajustan hacia el interior y hacia el exterior. Su principal ventaja es el costo si la comparamos con las fusionadoras que usan alineamiento de núcleo.

Este tipo de alineación puede llevar a tener pérdidas más altas debido a que se basa en el hecho de que el núcleo es central dentro de la fibra, siendo particularmente cierto con las fibras monomodo donde los núcleos son mucho más pequeños (9/125 micrones) y una diminuta compensación de núcleo puede conducir a grandes pérdidas.

Características de la fusionadora por alineación de núcleo marca TelecOcable.

La fusionadora marca Telecocable es una gran opción para los instaladores, el tiempo de fusión es realmente corto, con un tiempo promedio de 8 segundos por fusión y 28 segundos para el calentamiento de tubo de fusión, garantiza trabajos eficientes en el menor tiempo posible.

La pérdida típica en las fusiones es de SM: 0.02dB; MM: 0.01dB; DS: 0.04dB; NZDS: 0.04dB, lo que garantiza una de las menores pérdidas de las fusionadoras existentes en el mercado.

Su pila de litio enchufable de 8800mAh permite una autonomía de hasta 300 fusiones sin necesidad de recarga, tomando en cuenta la cantidad de fusiones promedio que se realizan en los proyectos se garantiza una alta confiabilidad en la hora de ejecutarlos.

Su recubrimiento de hule de alta resistencia a los impactos garantiza una prueba de resistencia a la caída de hasta 75 cm, combinado con su protección plástica a las externalidades típicas en los proyectos de instalación la convierten en una fusionadora sumamente robusta y de alto desempeños para los proyectos de FTTH y los trabajos en exteriores.

Porqué comprar la fusionadora TelecOcable?

Su precio es realmente competitivo, TelecOcable al ser un fabricante de soluciones de cableado y electrónica de red y no un distribuidor común garantiza un precio de hasta un 50% por debajo de las fusionadoras de la misma calidad y alto rendimiento suministradas por distribuidores, esto permite obtener un retorno sobre la inversión en la mitad del tiempo, o la posibilidad de tener varias cuadrillas equipadas para realizar fusiones en el campo.

 La fusionadora TelecOcable de alineamiento por núcleo es inclusive un 30% más competitiva a nivel de precio que las fusionadoras típicas de alineamiento por revestimiento.

Su garantía de 24 meses, nuestro servicio post venta y soporte local para mantenimiento, calibración y reparación, dan la confianza que los instaladores necesitan para adquirir este tipo de soluciones.

Posibilidad de garantía extendida, todas nuestras fusionadoras cuentan con la posibilidad de extender la garantía a 36 meses, esto les permite a nuestros instaladores cubrir sus activos por un tiempo aún más prolongado.

TelecOcable brinda el servicio de préstamo de fusionadoras mientras las fusionadoras de los instaladores se encuentran en mantenimiento, por lo que no dejan de prestar servicios ni de facturar durante este lapso de tiempo.

Te esperamos!

 Óscar Rojas –  Director TelecOcable Costa Rica

Ir a TelecOcable

Productos para ICT2-FTTH

Productos para ICT2 – FTTH TelecOcable (parte 2)

Los productos disponibles que cumplen con las normativas y características exigidas para cada una de las redes son:

Productos específicos para ICT2:

COBRE:

Cable de 4 pares Cat6 UTP – Referencia: T4P6RL1

Toma de datos de 8 contactos RJ45 Hª Cat6 UTP – Referencia: T001133.0005.001

Panel de datos de 24 puertos RJ45 Hª Cat6 UTP 1U 19″ – Referencia: TEP24P1UCAT6AD

Subrack 19″ abierto 4 U’s – Referencia: TSRACK4U

Latiguillo de datos Cat6 UTP – Referencia: T241241.XXXX.B01

FIBRA ÓPTICA:

Cable de Distribución de Fibra Óptica para interior G657A2 – Referencia: TCFOSM9XXFTTHFIN03

Cable de Distribución de Fibra Óptica para exterior G657A2 – Referencia: TCFOSM9XXFEX04G657A2

Splitter de Fibra Óptica – Referencia: TSPLITTERSMABS1XXX

Caja Exterior metálica para empalme y distribución de Fibra Óptica – Referencia: TCAJAMURXXFOEXT

Caja Exterior ABS para empalme y distribución de Fibra Óptica – Referencia: TCAJAEXTXXFO

Caja Interior doble puerta metálica para empalme y distribución de Fibra Óptica – Referencia: TCAJAMURXXFOINT-2P

Caja Interior metálica para empalme y distribución de Fibra Óptica – Referencia: TCAJAMURXXFOINT

Productos específicos para FTTH:

COBRE: No se contempla producto de cobre específico para una red de FTTH, ya que éstos forman parte de la red de ICT.

FIBRA ÓPTICA:

Roseta de abonado – Referencia: TROSFTTHXP

Pigtail SM para fusión toma abonado, registro o caja empalme – Referencia: T791000.XXXX.M01900

Pigtail acometida exterior: Referencia: T793000.XXXX.E01

Latiguillo conexión abonado – Referencia: T793793.XXXX.MO1

Conector prepulido SM SCAPC – Referencia: TCONECSMSCAPCPREPUL

Torpedo Horizontal estanco para empalme de Fibra Óptica – Referencia: TCFOHX-XX

Torpedo tipo Domo estanco para empalme de Fibra Óptica – Referencia: TCFODX-XX

Cable de Distribución de Fibra Óptica para interior G657A2 – Referencia: TCFOSM9XXFTTHFIN03

Cable de Distribución de Fibra Óptica para exterior G657A2 – Referencia: TCFOSM9XXFEX04G657A2

Splitter de Fibra Óptica – Referencia: TSPLITTERSMABS1XXX

Caja Exterior metálica para empalme y distribución de Fibra Óptica – Referencia: TCAJAMURXXFOEXT

Caja Exterior ABS para empalme y distribución de Fibra Óptica – Referencia: TCAJAEXTXXFO

Caja Interior doble puerta metálica para empalme y distribución de Fibra Óptica – Referencia: TCAJAMURXXFOINT-2P

Caja Interior metálica para empalme y distribución de Fibra Óptica – Referencia: TCAJAMURXXFOINT

En siguientes artículos del BLOG, detallaremos las características de los productos anteriormente citados. (Para más información, puede pinchar en los enlaces que aparecen en cada uno de los productos)

David García – Equipo Comercial de TelecOcable

Ir a TelecOcable

Productos de Telecocable para instalaciones ICT2-FTTH

Productos de Telecocable para instalaciones ICT2-FTTH (parte 1)

Resumen: Productos de Telecocable para instalaciones ICT2-FTTH

Desde TelecOcable queremos mostrar nuestra gama de productos que son específicos para instalaciones de ICT2 y de FTTH.

Pasemos a identificar qué significa ICT2 y FTTH.

ICT2: Se define como Infraestructura Común de Telecomunicaciones (ICT) a los sistemas o redes que se instalen para cumplir como mínimo la captación y adaptación de la RTV terrestre hasta los puntos de conexión, proporcionar el acceso al servicio de telefonía disponible al público y el acceso a los servicios de telecomunicaciones de banda ancha.
Esta infraestructura la tiene que tener oda la edificación o conjunto inmobiliario acogidos a régimen de propiedad horizontal regulado por la Ley 49/1960 o los edificios que en todo o en parta haya sido o sea objeto de arrendamiento por plazo superior a un año, salvo los que alberguen una sola vivienda.
El reglamento regulador de infraestructuras comunes de telecomunicaciones recoge la norma que han de cumplir las edificaciones en materia de canalizaciones, registros u redes de telecomunicaciones que han de albergar. En este sentido haré la división en la llamada infraestructura (canalizaciones y registros) y las diferentes redes.
FTTH: La tecnología de telecomunicaciones FTTH (del inglés Fiber To The Home), también conocida como fibra hasta la casa o fibra hasta el hogar, enmarcada dentro de las tecnologías FTTx, se basa en utilizar cables de fibra óptica y sistemas de distribución ópticos adaptados a esta tecnología para distribuir servicios avanzados, como el Triple Play: telefonía, Internet de banda ancha y televisión, a los hogares y negocios de los abonados. (Para más información siga este enlace a otra noticia de nuestro blog)

En siguientes artículos del BLOG de TelecOcable, pasaremos a citar los productos específicos de ICT2 y FTTH que cumplen con la normativa y características exigidas.



David García – Equipo Comercial de TelecOcable

Ir a TelecOcable
